De- und Encoderfunktion

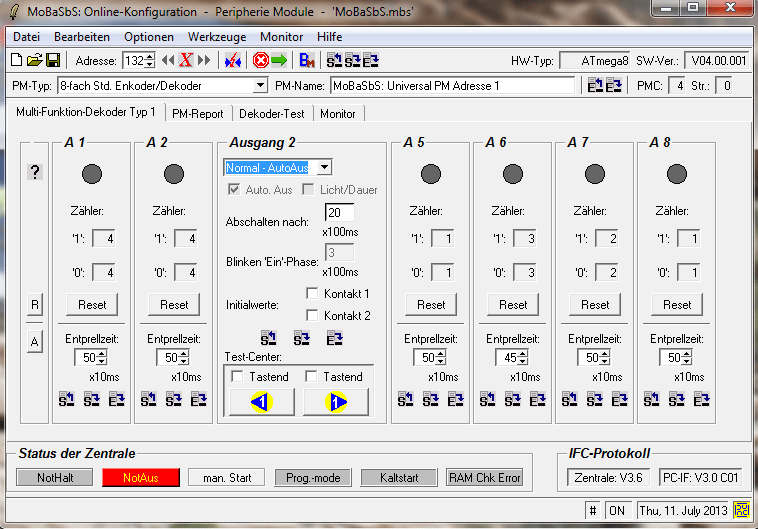

Hat man bei der jeweiligen Adresse 8-fach Std. Enkoder/Dekoder (4-fach Std. Enkoder/Dekoder) ausgewählt und dies anschließend gespeichert, einen Rescan ausgeführt, die PMC Maske aktualisiert und die Daten übernommen, gelangt man im Konfigurationstool auf die sich nun öffnende Maske für Enkoder/Dekoder.
Dort erscheint jetzt die vorher gemachte Auswahl bei Ein- Ausgang, in unserem Beispiel die Ausgänge 1,3 und 4 als Encoder und Ausgang 2 als Dekoder.

Für dieses Beispiel habe ich eine Universalplatine bestückt. Dort verwende ich Adresse 1 gemischt als Encoder/ Dekoder mit 2 MOSFET und Adresse 2 als Dekoder mit ULN2803 als Ausgangstreiber.

Im Konfigurationstool ist nur die Adresse 1 dargestellt. Die Einstellungen für Adresse 2 sind selbsterklärend.

In dieser Maske können nun die bereits bekannten Einstellungen für Encoder oder Dekoder vorgenommen werden. Die Funktionen sind identisch mit den bisher verwendeten Encoder- bzw. Dekodereinstellungen bei den bisherigen Peripheriemodulen.

In den folgenden Bildern wird die Zuordnung zu der obigen Einstellung gezeigt.

ACHTUNG - in der ersten Serie der professionell hergestellten Platinen ist ein Fehler beim Aufdruck vorhanden. Dieser bezieht sich auf die Ausgänge für Adresse 2. In den Bildern hier ist die Anschlussbelegung richtig dargestellt.

Versorgungsspannungen

Bei der Versorgungsspannung für externe Verbraucher gibt es viele Möglichkeiten. Man hat die Möglichkeit diese Spannung bzw. Spannungen extern einzuspeisen oder intern erzeugen zu lassen. Dies ist abhängig vom Verwendungszweck. Dabei werden die Verbraucher vom ULN 2803 oder den MOSFET immer nach Masse geschaltet.

Externe Spannungen können an den im oberen Bild schwarz markierten Anschlussklemmen eingespeist werden z.B. die Spannung für die Weichenantriebe. Dabei wird immer nur der Funktionsblock (2 Ausgangspaare) eingespeist, wo sich die Klemme befindet. Möchte man auch den mittleren Funktionsblock mit der Spannung versorgen, so muss wie im unteren Bild ein 0 Ohm Widerstand oder eine Drahtbrücke eingelötet werden. Dieser Punkte befinden sich oberhalb zwischen der Anschlussklemme für Ausgang 5 Adresse 1 und zwischen Adresse 1 und 2. Möchte man mit nur einer Einspeisung beide Adressen (alle 3 Funktionsblock ) versorgen, überbrückt man beide Trennstellen.

Ähnlich verhält es sich mit der intern erzeugten Spannung. Diese wird zentral an der Anschlussklemme für Versorgungsspannung eingespeist und bei Bedarf mit dem Brückengleichrichter gleichgerichtet. Dann hat man die Möglichkeit jedem Strang über einen Spannungsregler zu stabilisieren.
Diese Spannungen können dann wie bei der externen Spannung beschrieben, auf einzelne oder alle Funktionsblöcke aufgeteilt werden. Die schwarz markierten Anschlussklemmen, dienen dann der Ausgabe der Versorgungsspannung für die externen Verbraucher.

Wichtig ist, dass bei Verwendung einer externen Spannung das Massepotential mit dem Universalperipheriemodul verbunden werden muss. Diese Leitung wird an eine der internen Klemme für Versorgungsspannung angeschlossen. Anschließend ist eine Drahtbrücke vom nicht bestückten Wechselspannungseingang des Gleichrichter zum Massepotential des selben zu löten. Alternativ kann auch das Massepotential der Servoanschlüsse genutzt werden.

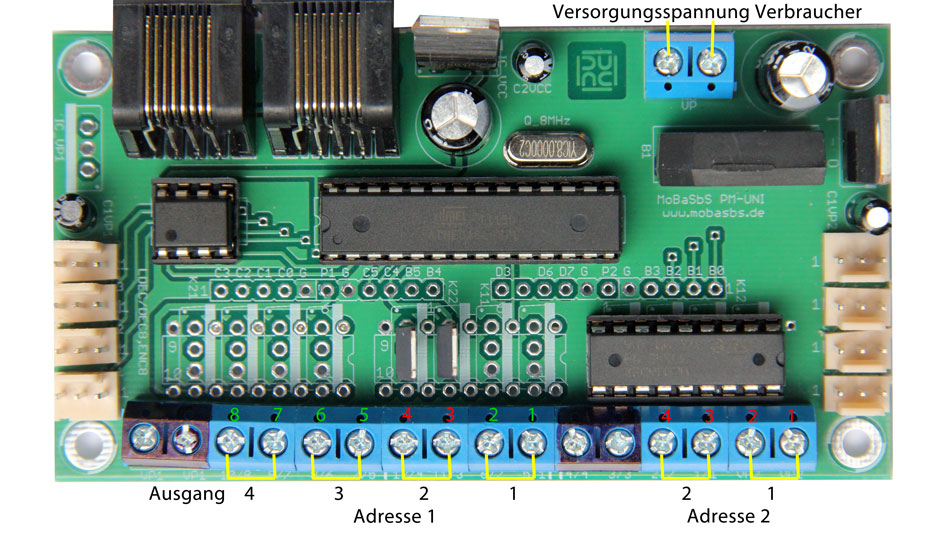

Die gelben Markierungen mit den Ausgängen 1-4 zeigen im oberen Bild die Anschlusspaare, wie sie in unserem Beispiel im Konfigurationstool ausgewählt wurden.
Die farbigen Zahlen beziehen sich dann auf A1 bis A8 im Konfigurationstool, wenn die Ausgänge als Encoder verwendet werden.
In diesem Beispiel sind die grünen Zahlen als Eingänge und die roten Zahlen als Ausgänge eingestellt.
Wie schon erwähnt wird Adresse 2 in diesem Fall nur als Ausgang verwendet.

Die schwarz markierten Anschlussklemmen dienen einer evtl. einzuspeisenden Versorgungsspannung oder für dessen Abgriff, wenn intern eine Spannung erzeugt wird.

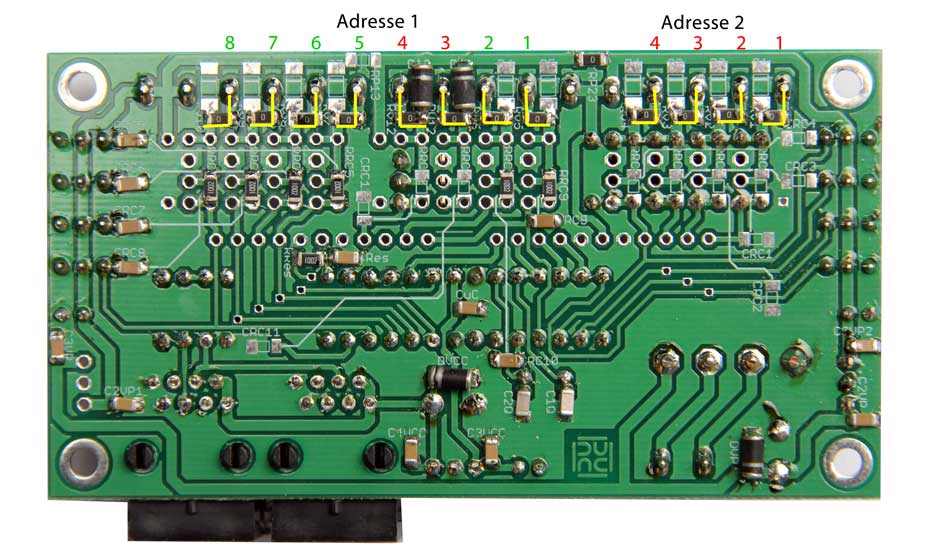

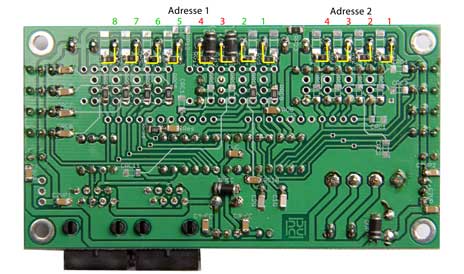

Auf der Unterseite sind die Anschlussklemmen durch SMD Widerstände mit den eigentlichen Zuleitungen zum Prozessor verbunden.
Ich habe hier 0 Ohm Widerstände verwendet. Sollen LED´s als Ausgang angeschlossen werden, so kann hier bereits der richtige Vorwiderstand verwendet werden. Da die Richtung der zu verlöteten Widerstände auf der Platine nicht immer gleich ist, habe ich dies durch die gelben Linien markiert.

Bei Verwendung des Einganges als Encoder, stellt der
10 KOhm Widerstand die Verbindung zum Atmega8 her. Der dazugehörige Einbauplatz für den SMD Kondensator von 47nF ist durch weiße Linien auf der Platine markiert.
